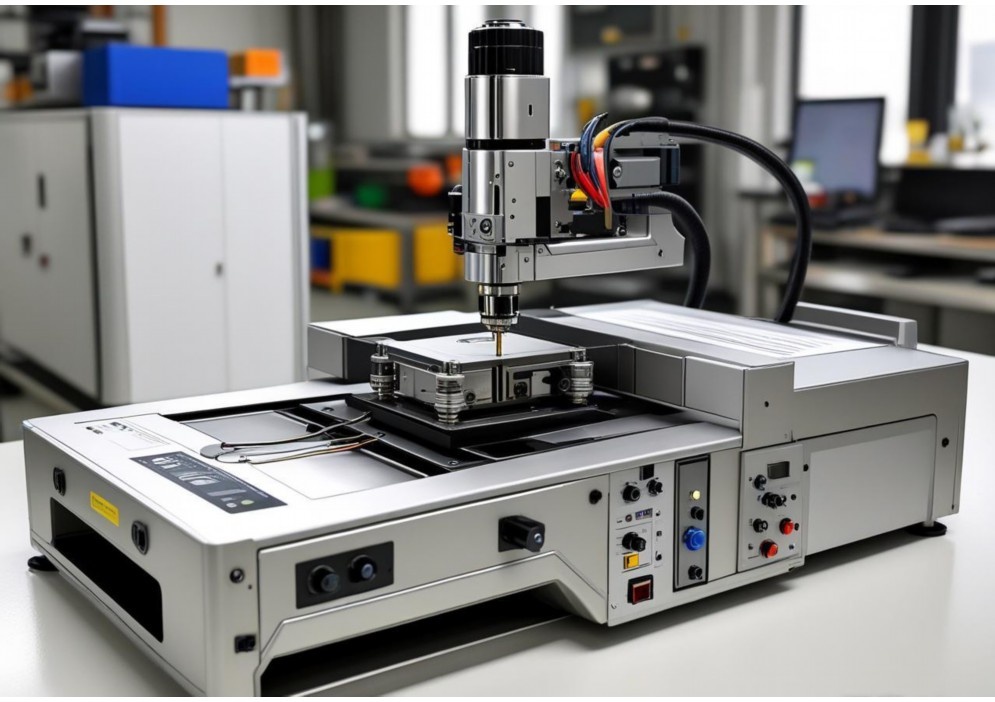

精密激光打孔机微孔怎么编辑文字
17700包青天论坛 好的，精密激光打孔机在微孔加工的同时或附近“编辑文字”（实际上是激光刻蚀/打标文字），是一个结合了高精度打孔和精细标记的技术。实现这一功能，核心在于分层加工策略、精确的参数控制、精密的坐标定位以及专业的软件操作。以下是如何操作的详细步骤和要点：
17700包青天论坛核心思路： 将“打微孔”和“刻文字”视为两个（或多个）独立的加工步骤，在同一个工件、同一个坐标系下，使用不同的激光参数和加工路径依次完成。
17700包青天论坛一、 前期准备：设计与软件
1. 图形设计：
使用专业的矢量图形设计软件（如 AutoCAD, CorelDRAW, Adobe Illustrator）或激光设备自带的CAM软件。
17700包青天论坛设计孔位： 精确绘制所需微孔的位置、形状（圆孔、方孔、异形孔）和尺寸。确保尺寸符合微孔要求（通常在几十微米到几百微米）。
设计文字：
17700包青天论坛内容： 确定需要刻蚀的文字内容（如序列号、标识、参数）。
字体： 选择无衬线字体（如 Arial, Helvetica）或单线体（Stick Font）。 微孔区域空间有限，笔画复杂或过细的字体（尤其是有衬线的宋体、Times New Roman）在高精度刻蚀时容易模糊、粘连或变形。单线体是最佳选择，其文字由单线条构成，分辨率要求相对较低。
17700包青天论坛大小： 根据微孔周围可用空间和激光的最小可分辨线宽来确定文字大小。通常需要非常小的字号（可能小于1mm，甚至零点几毫米）。
17700包青天论坛位置： 精确确定文字相对于微孔的定位（例如，在孔的正上方、下方、侧方特定距离处）。考虑加工热影响区，避免文字太靠近孔边缘影响孔形或文字清晰度。
图层管理： 至关重要！ 将孔图形和文字图形分别放在不同的图层中。这是实现分层加工的基础。例如：
17700包青天论坛图层1： 所有微孔图形
17700包青天论坛图层2： 所有文字图形
2. 导入CAM软件：
17700包青天论坛将设计好的矢量文件（DXF, DWG, AI, PLT 等格式）导入激光设备配套的CAM软件（如通快的 TruTops Mark, 博特的 Hymark 或其他品牌专用软件）。
17700包青天论坛在CAM软件中，确认导入图形的精度和位置关系无误。
17700包青天论坛二、 CAM软件操作：分层设置加工参数
1. 建立工件坐标系：
17700包青天论坛在CAM软件中设置或校准工件坐标系（通常基于工件上的特征点、夹具定位点或视觉定位）。确保所有孔和文字都基于同一个精确的坐标系。
2. 为不同图层分配加工工艺：
微孔加工层（图层1）：
选择“打孔”或“钻孔”加工模式。
17700包青天论坛设置关键参数（需根据材料、孔深、孔径、质量要求反复测试优化）：
17700包青天论坛激光功率 (Power)： 相对较高，需要足够的能量瞬间气化/熔融材料形成孔。可能需要脉冲或高峰值功率模式。
17700包青天论坛脉冲频率 (Frequency)： 高频率用于小孔或高速穿孔，低频率用于深孔或需要更大单脉冲能量的情况。
17700包青天论坛脉冲宽度 (Pulse Width)： 短脉宽（纳秒、皮秒、飞秒级）利于减少热影响区，提高精度，尤其对脆性材料或要求高的孔壁质量。
打孔策略： 单次冲击、环切、螺旋钻孔等。微孔常用单次冲击或低圈数环切。
17700包青天论坛离焦量 (Defocus)： 可能需要负离焦（焦点深入材料内部）以加工通孔或控制锥度。
辅助气体 (Gas)： 选择合适的气体（如压缩空气、O2、N2）和压力，用于吹除熔渣、冷却、抑制氧化等。对微孔质量和效率影响很大。
加工次数 (Passes)： 微孔通常单次或少数几次即可完成。
17700包青天论坛文字刻蚀层（图层2）：
选择“打标”、“雕刻”或“划线”加工模式。 核心是进行表面材料的去除（刻蚀）形成对比。
设置关键参数（需根据材料、文字清晰度、深度要求优化）：
17700包青天论坛激光功率 (Power)： 远低于打孔功率！ 只需使材料表面发生变色、轻微烧蚀或浅层去除即可形成清晰可见的文字。过高功率会烧毁文字或影响下方结构。
扫描速度 (Speed)： 通常高于打孔速度。 需要平衡速度和清晰度。速度太快可能导致文字浅淡或不连续；太慢可能导致烧蚀过度、热影响区大。
脉冲频率 (Frequency)： 高频率有助于形成连续、光滑的线条。对于精细文字很关键。
17700包青天论坛填充参数 (Hatch/Fill)： 如果文字是填充的（实心），需要设置填充线间距、填充角度、填充方式（单向、双向）等。对于微小文字，常常只需刻蚀轮廓（单线模式），避免填充导致模糊。
17700包青天论坛离焦量 (Defocus)： 通常焦点在材料表面或略高于表面，以获得最佳的聚焦光斑进行精细刻蚀。
Q-Switch 频率（针对调Q激光器）： 影响打标速度和对比度。
17700包青天论坛加工次数 (Passes)： 通常1次即可，对于某些材料或追求深度可少量多次（2-3次），但需严格控制，避免热累积影响微孔区域。
3. 设定加工顺序：
17700包青天论坛在CAM软件的加工任务列表中，明确设定加工顺序。通常有两种选择：
17700包青天论坛先打孔后刻字： 最常见。避免刻字产生的烟尘、熔渣干扰打孔过程，也避免打孔的高能量过程破坏已刻好的文字。
17700包青天论坛先刻字后打孔： 较少用。如果孔的位置恰好覆盖在文字上，刻字会被破坏。仅在特殊布局要求下考虑，需非常谨慎规划位置。
17700包青天论坛确保软件按照你设定的图层顺序（孔层 -> 文字层）生成加工路径。
4. 路径模拟与优化：
17700包青天论坛利用CAM软件的模拟功能，预览整个加工过程，检查孔和文字的位置、顺序是否正确。
17700包青天论坛优化加工路径，尽量减少空行程，提高效率。对于大量微孔和文字，路径规划尤为重要。
17700包青天论坛三、 设备操作与加工执行
1. 工件装夹：
使用高精度夹具（如真空吸盘、精密虎钳）牢固、平整地装夹工件。确保工件在加工过程中无移位或振动。微孔加工对稳定性要求极高。
17700包青天论坛如有视觉定位系统，进行校准和定位。
2. 参数加载与对焦：
17700包青天论坛将CAM软件生成的加工程序（包含分层参数和路径）传输到激光打孔机控制系统。
精确设定工件表面高度（Z轴零点），进行激光焦点校准。焦点位置对微孔成形和文字清晰度至关重要。
17700包青天论坛3. 试加工与参数微调：
强烈建议！ 在正式加工前，在相同材料的废料上，选择代表性的区域进行试加工。
17700包青天论坛测试打孔： 检查孔径、圆度、锥度、孔壁质量（有无熔渣、重铸层）、是否通孔等是否符合要求。
17700包青天论坛测试刻字： 检查文字清晰度、笔画是否连续完整、有无烧蚀过度或不足、与孔的位置关系是否准确。
根据测试结果，返回CAM软件微调相应图层的激光参数（主要是功率、速度、频率），直到获得满意的孔和文字效果。
4. 正式加工：
清理测试工件，放置正式工件。
重新确认装夹、对焦、坐标系。
启动加工程序。设备会自动按照设定的顺序和参数，先完成所有微孔的加工，然后切换到刻字模式完成所有文字的刻蚀。
17700包青天论坛密切监控加工过程（如有观察窗或监控系统），注意异常情况（如烟雾过大、异常火花）。
5. 加工后检查：
17700包青天论坛使用显微镜（光学显微镜、电子显微镜）、CCD影像测量仪等高倍率检测设备，检查微孔的尺寸精度、形貌以及文字的清晰度、位置精度是否符合要求。
关键注意事项
1. 材料特性： 不同材料（金属、陶瓷、聚合物、蓝宝石等）对激光的吸收率、导热性、熔点差异巨大。针对特定材料的参数优化是成功的基础。没有万能参数。
2. 激光器类型： 光纤激光器、皮秒激光器、飞秒激光器等适用于不同的精度和材料要求。超快激光器（皮秒、飞秒）在微孔加工和精细打标方面具有热影响区小的显著优势。
17700包青天论坛3. 光束质量与光斑大小： 光束质量（M²值）直接影响最小聚焦光斑直径，进而决定最小可加工孔径和最小可分辨线宽（影响文字精细度）。
17700包青天论坛4. 定位精度与重复定位精度： 设备本身的运动平台（XY轴）和光路系统的精度是保证孔位和文字位置准确的关键。微米级的精度是常态要求。
5. 热影响与变形： 激光是热加工，尤其对于薄壁件或热敏感材料，严格控制参数（功率、速度、脉冲特性）和加工策略（路径、顺序）以减少热累积和变形。
17700包青天论坛6. 环境控制： 稳定的环境温度、湿度以及有效的除尘/除烟系统有助于保证加工的一致性和设备寿命。
17700包青天论坛7. 安全第一： 严格遵守激光安全操作规程，佩戴指定波长的防护眼镜，确保设备防护罩关闭，注意高电压和强激光辐射危险。
总结：
在精密激光打孔机上实现微孔与文字的同步加工，本质是利用CAM软件的分层功能，将打孔（高能、穿透）和刻字（低能、表面刻蚀）视为两个独立的工艺步骤。核心在于：
1. 分层设计： 孔和文字分置不同图层。
17700包青天论坛2. 参数独立： 为每个图层精确配置差异巨大的激光参数（功率、速度、频率等）。
17700包青天论坛3. 顺序控制： 合理设定加工顺序（通常先孔后字）。
4. 精密定位： 确保整个加工过程在同一高精度坐标系下完成。
17700包青天论坛5. 测试优化： 通过试加工反复调整参数，达到最佳效果。
这个过程需要操作者深入理解激光与材料的相互作用原理，熟练掌握设备CAM软件的操作，并具备丰富的工艺调试经验。不同品牌型号设备的软件界面和术语可能不同，请务必参考您具体设备（250530268）的操作手册进行实际操作。
点击右侧按钮，了解更多激光打标机报价方案。
相关推荐
微型激光打孔机
微型激光打孔机
17700包青天论坛微型激光打孔机：精微世界的尖端利器
17700包青天论坛在追求极致精密的现代制造业中，微型激光打孔机凭借其非接触、高精度、高柔性的独特优势，已成为微孔加工领域的革命性工具，广泛应用于电子、医疗、航空航天等高端产业。
17700包青天论坛一、核心技术原理：光能聚焦的极致应用
微型激光打孔机以高能激光束为核心，通过精密光学系统实现能量聚焦：
超短脉冲技术：皮秒/飞秒级脉冲产生瞬间高峰值功率（可达兆瓦级），使材料瞬间气化，实现“冷加工”。
17700包青天论坛精密光束控制：振镜系统以毫弧度级精度偏转光束，配合高精度运动平台（定位精度±1μm），实现复杂路径微孔加工。
智能实时监测：集成CCD视觉定位（重复定位精度±2μm）与等离子体探测系统，确保加工质量一致性。
二、突破性性能参数
17700包青天论坛| 指标 | 参数范围| 行业意义|
|||-|
| 最小孔径| 0.01-0.05mm| 实现芯片级精密加工 |
| 深径比 | 最高可达20:1 | 满足微流控芯片等特殊需求 |
| 加工速度| 500-5000孔/秒 | 百倍于传统机械钻孔 |
| 热影响区| <5μm（超快激光） | 保障热敏材料完整性 | 三、创新应用场景拓展 1. 电子半导体 - 手机主板0.1mm微孔加工（公差±3μm） - IC载板盲孔制作（深径比15:1） - 柔性电路板FPC切割钻孔一体成型 2. 医疗器械 - 心血管支架激光微孔（孔径40μm） - 微创手术器械流体通道加工 - 药物缓释膜精密控释孔阵列 3. 新能源领域 - 燃料电池双极板流场加工 - 锂电池极片万级微孔（提高离子导通率30%） 四、选型关键考量要素 选购时需重点评估： 1. 激光源类型：紫外激光（<355nm）适合聚合物，光纤激光（1064nm）适用金属 2. 精度保障系统：线性电机平台（加速度2G）比丝杠传动精度提升5倍 3. 环境适应性：恒温光学腔（±0.1℃）确保24小时连续加工稳定性 4. 智能软件系统：具备CAD/CAM无缝对接、加工路径优化算法 > 技术前沿：当前领先设备已集成AI质量预测系统，通过机器学习实时分析等离子体光谱，提前10ms预判加工缺陷，废品率降低至0.02%。
五、发展趋势展望
17700包青天论坛微型激光打孔技术正向 “更精、更快、更智能” 方向演进：
17700包青天论坛– 精度极限突破：结合双光子聚合技术，向亚微米级加工迈进
17700包青天论坛– 复合加工升级：集成激光清洗/焊接功能，实现微孔加工全流程一体化
– 工业4.0融合：通过OPC UA协议接入MES系统，构建数字化微加工单元
微型激光打孔机正持续突破制造极限，在5G滤波器喷砂掩膜、MEMS传感器微通道等尖端领域发挥关键作用。随着超快激光成本下降（年均降幅15%）和光束整形技术突破，这项精密制造技术将加速渗透至更广泛的工业场景，成为推动微制造革命的战略性装备。选择适配的微型激光打孔解决方案，意味着掌握打开微米世界的金钥匙。
点击右侧按钮，了解更多激光打标机报价方案。
激光打孔机的加工参数怎么调
激光打孔机的加工参数怎么调
好的，激光打孔机加工参数的调整是一个系统性工程，需要综合考虑材料特性、孔型要求、加工效率和最终质量。以下是详细的调整指南（约800字）：
核心原则：在满足孔径、圆度、锥度、重铸层/热影响区控制等质量要求的前提下，追求最高的加工效率（速度）。
一、 核心加工参数及其影响
1. 激光功率 (Power):
17700包青天论坛影响： 决定单位时间内输入到材料上的能量。是最直接控制材料去除能力的参数。
调整策略：
功率过低： 无法有效熔融/气化材料，打孔深度不足或不穿透，孔边缘粗糙、毛刺多。
功率过高： 能量过剩，导致材料过度烧蚀，孔径变大、孔型不规则，热影响区扩大，孔壁重铸层增厚甚至产生裂纹、熔渣飞溅。在高反材料上可能损坏聚焦镜。
17700包青天论坛优化方向： 根据材料厚度、熔点、导热性初步设定一个中等偏高的功率，然后结合脉冲宽度和重复频率进行精细调节。厚材料、高熔点材料（如铜、不锈钢）需要更高功率；薄材料、低熔点材料（如铝、塑料）使用较低功率即可。
17700包青天论坛2. 脉冲宽度 (Pulse Width/Duration):
17700包青天论坛影响： 单个激光脉冲持续的时间。决定能量的作用时间和方式（热传导主导还是气化/等离子体主导）。
调整策略：
短脉冲 (<1ms)： 峰值功率高，能量瞬间注入，材料快速气化，热影响区小，孔壁光滑，重铸层薄，适合精密微孔、高熔点/高反材料。但对设备要求高。 长脉冲 (>1ms)： 峰值功率相对较低，热传导效应更明显，熔融区域大，孔壁可能粗糙，重铸层厚，热影响区大。适合要求不高的厚板钻孔或需要更大熔融区域的情况。
17700包青天论坛优化方向： 追求高质量（小热影响区、薄重铸层、光滑孔壁）优先选用短脉冲；追求效率（厚板深孔）可考虑适当延长脉冲宽度。通常与峰值功率（由平均功率和脉宽共同决定）配合使用。
3. 脉冲重复频率 (Pulse Repetition Frequency/PRF):
影响： 单位时间内激光脉冲的数量。直接影响加工速度和热积累。
调整策略：
频率过低： 加工速度慢，效率低。每个脉冲作用间隔长，热量散失多，可能影响深孔穿透能力。
17700包青天论坛频率过高： 脉冲间隔短，前一个脉冲产生的热量来不及散失就被下一个脉冲叠加，导致热积累加剧，热影响区扩大，孔壁质量下降（粗糙、氧化、重铸层增厚），甚至材料表面熔化堆积。
17700包青天论坛优化方向： 在保证单脉冲能量足够有效去除材料的前提下，尽量提高频率以提高效率。需密切监控孔质量和热影响区。对于深孔，可能需要从低频率开始打引导孔，再逐步提高频率扩孔。
17700包青天论坛4. 加工速度 (Scanning Speed/Feed Rate):
影响： 激光束相对于工件的移动速度。决定激光在单位面积上的作用时间。
调整策略：
17700包青天论坛速度过慢： 单位面积能量输入过高，过度烧蚀，孔径过大，热影响区大，效率低。
17700包青天论坛速度过快： 单位面积能量输入不足，无法有效熔融/气化材料，孔打不穿或深度不足，孔边缘不整齐。
优化方向： 与功率和频率紧密耦合。功率和频率确定后，速度是调节能量密度的关键。一般原则：高功率/高频率时可用较高速度；低功率/低频率时需用较低速度。打孔通常采用“啄木鸟”方式（快速移动到点，短暂停留打孔），此时“速度”主要指点间移动速度和打孔停留时间。停留时间是打透的关键，需根据材料厚度和激光参数仔细设定。
17700包青天论坛5. 离焦量 (Defocus):
17700包青天论坛影响： 激光焦点相对于工件表面的位置。改变光斑大小和能量密度分布。
调整策略：
零焦 (焦点在表面)： 能量密度最高，适合精细打孔、薄板打孔。
17700包青天论坛正离焦 (焦点在材料上方)： 光斑变大，能量密度降低，作用区域更宽，有助于扩大孔径入口或改善孔入口形状。
负离焦 (焦点在材料内部)： 光斑在材料内部最小，能量密度最高，有助于穿透厚材料或改善孔出口形状（减小锥度）。
优化方向： 根据孔的形状要求（入口/出口大小、锥度）和材料厚度调整。通常用于控制孔锥度（正离焦减小入口，负离焦减小出口）。打深孔常采用动态变焦。
17700包青天论坛二、 重要辅助参数与环境因素
6. 辅助气体 (Assist Gas):
类型： 空气、氮气(N2)、氧气(O2)、氩气(Ar)。
影响：
保护/吹渣： 防止熔渣飞溅污染镜片，吹走熔融物，保持孔道畅通（尤其深孔）。
化学反应： O2助燃（碳钢），提高效率，但孔壁氧化严重；N2/Ar惰性保护，减少氧化，获得更清洁孔壁。
冷却： 气流有一定冷却作用。
调整策略：
17700包青天论坛压力： 太低吹渣效果差；太高可能干扰熔池，改变孔型，甚至吹灭等离子体（影响能量耦合）。需足够压力确保有效排除熔融物。
类型选择： 不锈钢、钛合金、铝合金等常用N2或Ar防氧化；碳钢可用O2提高效率（牺牲表面质量）；空气用于要求不高场合降低成本。
喷嘴位置/同轴度： 确保气流准确对准加工点。
7. 光斑大小 (Spot Size): 由聚焦镜焦距和光束质量决定。小光斑能量密度高，适合小孔、精加工；大光斑能量密度低，适合大孔、表面处理。通常通过更换不同焦距的聚焦镜来改变。
8. 光束模式 (Beam Mode): TEM00基模能量最集中，钻孔质量最好。高阶模能量分散，钻孔质量下降。
9. 冷却系统： 确保激光器、光路系统（尤其是聚焦镜）有效冷却，维持激光输出稳定性和光束质量。
三、 参数调整的系统性方法
17700包青天论坛1. 明确要求： 孔径、孔深、孔型（圆度、锥度）、孔壁质量（粗糙度、重铸层厚度）、热影响区大小、加工效率。
2. 了解材料： 材料的熔点、沸点、导热系数、比热容、反射率（尤其对激光波长）至关重要。不同材料参数差异巨大。
17700包青天论坛3. 参数初选： 参考设备手册、材料数据库或类似加工经验设定初始参数。
4. 阶梯测试：
固定其他参数，系统性地改变1-2个关键参数（如功率、脉宽、频率、离焦量）。
17700包青天论坛针对每个参数组合，打样并详细记录结果：是否穿透？孔径？孔深？孔圆度？锥度？孔壁粗糙度？有无熔渣/毛刺？热影响区大小？加工时间？
17700包青天论坛优先优化穿透性和基本形状。
5. 正交实验法 (可选)： 对于复杂要求或多参数耦合，可设计正交实验表，高效找出最优参数组合。
17700包青天论坛6. 精细优化： 在满足基本穿透和形状要求后，微调参数（如略微降低功率/增加速度以减少热影响；调整离焦量控制锥度；优化气体提高孔壁质量）。
7. 监控与记录： 加工过程中注意观察熔融物喷射状态、火花颜色和声音，这些都是参数是否合适的直观信号。务必记录最终优化的参数组合供后续使用。
17700包青天论坛8. 考虑热积累： 连续打孔时，工件温度会升高，可能需要略微降低功率或频率以维持孔质量一致性。
四、 常见问题及调整策略
17700包青天论坛孔打不穿： ↑功率， ↑脉宽（尤其高峰值功率）， ↑停留时间， ↓速度， 检查离焦（尝试负离焦）， ↑辅助气体压力（吹渣）。
孔锥度过大： 调整离焦（正离焦可减小入口，负离焦可减小出口）， 优化脉冲参数（短脉冲利于减小锥度）， 尝试双面打孔或使用锥度补偿软件功能。
孔壁粗糙/重铸层厚： ↓功率， ↓脉宽（优先）， ↑速度（在能穿透前提下）， ↑频率（但要小心热积累）， ↑辅助气体（惰性气体N2/Ar， ↑压力吹走熔融物）。
17700包青天论坛孔不圆/不规则： 检查光束模式和质量， 确保光路清洁准直， 优化离焦量， 确保工件平稳无振动， ↑辅助气体同轴度和压力（稳定熔池）。
热影响区过大/材料烧焦： ↓功率， ↓脉宽， ↑速度， ↑频率（但要平衡热积累）， ↑辅助气体（冷却/保护）， 考虑使用脉冲串模式（burst mode）让热量有时间散失。
熔渣/毛刺多： ↑辅助气体压力（同轴吹气最关键）， ↑辅助气体流量， 优化气体类型（惰性气体更好）， ↓功率（减少过度熔化）， ↑速度（减少作用时间）。
效率太低： ↑功率（在质量允许下）， ↑频率（在热积累可控下）， ↑速度（在能穿透下）， 优化打孔策略（如“啄木鸟”的停留时间和移动速度）。
总结：
激光打孔参数调整没有万能公式，它是一个基于材料、设备、要求的动态优化过程。成功的关键在于：
1. 深刻理解各参数物理意义及其相互影响。
17700包青天论坛2. 系统性地进行参数实验和结果记录分析。
3. 优先保证穿透和基本形状，再追求质量和效率的平衡。
4. 密切关注加工过程现象（火花、熔渣、声音）。
17700包青天论坛5. 建立并维护自己的参数数据库。
遵循以上原则和方法，结合具体设备和材料进行实践，就能逐步掌握激光打孔参数的调校技巧。
点击右侧按钮，了解更多激光打标机报价方案。
激光打孔机器
激光打孔机器
以下是关于激光打孔机器（产品编号：250530271）的详细介绍，约800字，适用于技术文档或产品说明：
激光打孔机器
17700包青天论坛型号：LDM-250530271
技术原理与应用概述
激光打孔机是一种利用高能量密度激光束对材料进行非接触式精密加工的先进设备。通过聚焦后的激光在极短时间内使材料局部熔化、气化或改性，实现微米级精度的孔洞加工。相比传统机械钻孔，激光打孔具有无工具磨损、效率高、适应性强、可加工超硬材料等核心优势。
一、核心技术特点
1. 高精度与一致性
17700包青天论坛– 孔径范围：0.01mm–2mm（可定制），公差±0.005mm。
– 重复定位精度：≤±5μm，适用于批量生产高一致性孔洞。
2. 广泛材料适应性
17700包青天论坛– 金属：不锈钢、钛合金、铝、铜等；
– 非金属：陶瓷、蓝宝石、聚酰亚胺薄膜、复合材料；
– 特殊场景：脆性材料、超薄片材（≥0.1mm）。
3. 智能化控制系统
– 搭载CCD视觉定位系统，自动识别工件位置并修正路径；
– 支持CAD图纸直接导入，一键生成加工路径；
17700包青天论坛– 实时能量监测与闭环反馈，确保孔形质量稳定。
二、核心组件构成
| 模块| 技术规格 |
|||
| 激光源 | 光纤激光器（波长1064nm），峰值功率1kW |
| 光学振镜 | 高速扫描振镜，定位速度≥5m/s |
17700包青天论坛| 运动平台 | 线性电机驱动，行程300×300mm（可选配）|
17700包青天论坛| 冷却系统 | 风冷/水冷双模式，温控精度±1℃|
17700包青天论坛| 软件平台 | 自主开发操作系统，支持多语言界面 |
三、典型应用场景
1. 航空航天
17700包青天论坛– 涡轮叶片气膜冷却孔加工（孔径0.3mm，倾角17°）；
17700包青天论坛– 复合燃料滤网微孔群（孔密度>500孔/cm²）。
2. 电子半导体
– PCB板微导通孔（孔径0.05mm，无碳化）；
– 芯片封装散热孔加工（陶瓷基板穿透）。
3. 医疗设备
– 介入导管侧孔加工（热影响区<10μm）； - 生物可降解支架微结构成型。 四、工艺优势对比 | 参数| 激光打孔 | 机械钻孔 | ||--|--| | 最小孔径| 0.01mm | ≥0.3mm | | 加工速度| 200孔/秒（φ0.1mm）| 5–10孔/秒 | | 热影响区| 5–30μm | 100–500μm | | 材料限制| 无（可加工硬脆材料）| 易断刀/崩边 | 五、安全与合规性 - 符合IEC 60825-1激光安全Class 4防护标准； - 全封闭式加工舱体，配备急停按钮与红外联锁； - 通过CE/ISO 13849功能安全认证。 六、技术参数摘要 | 项目| 规格| ||| | 最大加工尺寸 | 300×300×100mm（可扩展）| | 激光脉冲频率 | 1–200kHz（连续可调）| | 最小线宽| 20μm | | 整机功耗| 3.5kW（220V AC） | | 设备尺寸| 1200×800×1500mm | > 创新点提示：本机型集成同轴气体辅助系统，通过氮气/氧气动态切换，实现不锈钢无氧化打孔与碳钢高效除渣，孔壁粗糙度可达Ra 0.8μm。
此设备适用于高附加值精密制造领域，可显著提升复杂微孔结构的加工效率与良率。如需定制化解决方案（如自动上下料集成或超快激光配置），欢迎提供具体工艺需求进一步沟通。
注：以上内容为通用技术描述，实际参数请以设备出厂报告为准。
